1、24V 供电类

24V接线板

2、电池供电类

电池接线板

这两张图片是两类接线板端子图，大家作为了解，下面我会给大家一个详细的电源接线图，这样就会一目了然。

B. 电源的接法(图示)

1. 24V 供电接法：

(24V 供电接法)

2. 电池供电板接法：

（电池供电板接法）

C. 输出接法：

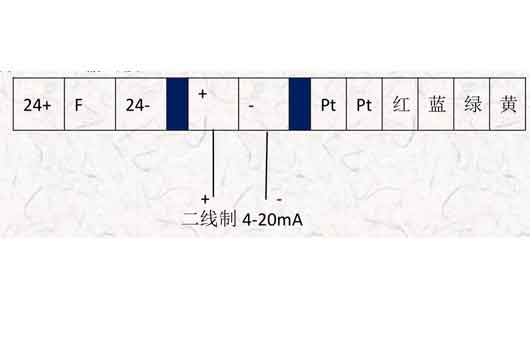

1、2 线制 4-20mA 输出接法：

（2 线制 4-20mA 输出接法）

若现场设备为四线制的，请 + 接外供电，-- 接 4-20mA 接收+，然后负负相连即可

2、 频率输出接线：

A、电池板：

(电池板)

一般情况频率为四线制，可以将频率负线和 GND 相连从而构成回路，如果现场接收装置为三线制，请确认好电压，按图直接相连即可。

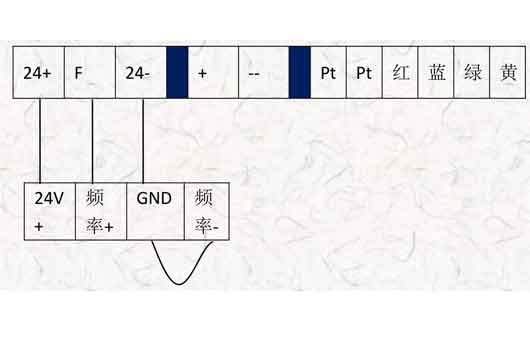

B、24V 供电板子：

（24V 供电板子）

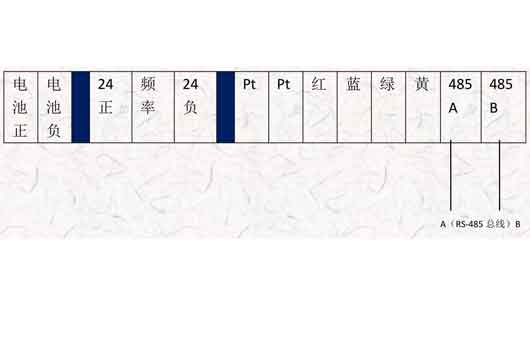

3、 RS-485 通讯接法：(仅电池板具有该端口)

( RS-485 通讯接法)

上面主要的链接点，关于温度传感器、压力传感器的链接我会在下文用说明图的方式为大家展示。

D. 其他接线说明：

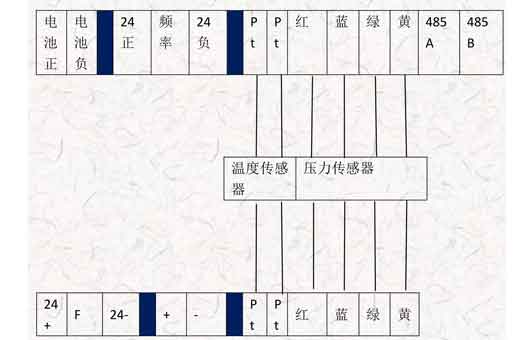

（温度传感器、压力传感器接线图）

该图示中，两种板子均有多个端口未介绍，该部分为温度和压力接口，在使用过程中一般是出厂设置好的，用于为仪表提供温度或压力补偿，进行补偿运算，客户在使用过程中只要确保该部分接线完好无松动即可，客户在维护过程中可以按照原有接线进行固定。
