一、电磁流量计在管路上的安装在加工工艺管路上挑选控制器的安装地址时,应留意：

(1)控制器内流体力学的流动性方位务必与控制器上流动性方位一致;

(2)控制器应选择管中流体力学脉动饮料较小的部位做为测点.一般状况下,离泵、闸阀等很远的地区,仪表盘标示较为稳定,起伏较少;

(3)务必确保控制器精确测量管中在全部時间自始至终填满被测流体力学,控制器不可以在不满意管和有将会出現空管状况下工作中;

(4)针对聚四氟乙烯内衬的控制器,应防止安装在空气压力管路和有将会造成一瞬间空气压力的地区;

(5)精确测量双相流体力学时,应挑选不容易造成相分离的地区;

(6)要防止非常容易造成液體导电率不匀称的场地,如加上液的导电率与基液不一样,加液点最好是建在控制器中下游.

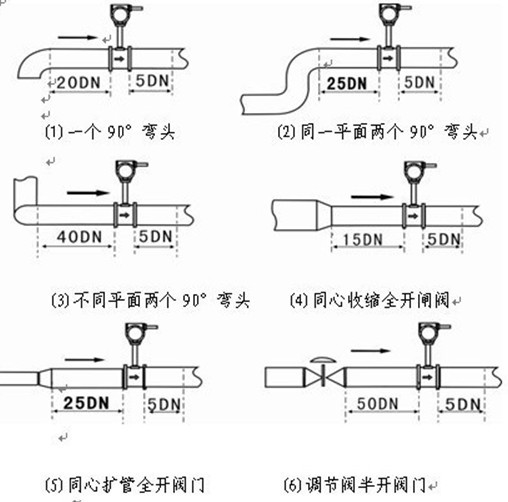

二、接管段距离要求

依据經典基础理论,控制器精确测量管中水流量遍布为轴对称图形时,电磁流量计的精确测量精确度不会受到水流量遍布的危害.

加工工艺管路中的弯头、闸阀等都是造成流动性崎变、二次流或涡旋,毁坏了原来充足发展趋势的水流量遍布情况.要让流体力学修复其轴对称图形的水流量遍布,必须非常长短接管段,或在空气流量计前按置流动性调整器.

口径控制器和一些中规格控制器从电级管理中心到精确测量管進口端间距(L)已等于好几倍直徑(D)长的接管段,那样即便控制器進口端前的流体力学流动性是是非非轴对称图形流,精确测量也不会受哪些危害.可是,伴随着仪表盘规格的扩大及控制器构造的改善,L/D值越来越小,控制器精确测量管自身构成的接管段已不能使非轴对称图形流“对称性化".因此,电磁空气流量计有上下游置接管段的要求.

各规范或计量检定技术规范所明确提出的上中下游接管长短亦不一致,归纳如表6－1.绝大多数均比一般仪表盘生产厂明确提出的要求高,它是以便确保做到0.5级精度级别仪表盘的要求.

接管段距离要求扰流件名字规范或计量检定技术规范号GB/T18660GB/T18659JISB7554ZBN12007JJG198上下游弯头、T形管、开全截止阀、渐扩管10D或生产厂要求10D6D6D10D渐缩管可看作接管别的各种各样阀10D中下游各种未提要求6D未提要求3D3D国家行业标准GB/T18660是应用电磁流量计的规范,该规范觉得对一切种类流动性振荡最少需有10D的接管,精密度才可以确保不超过1％.GB/T18659和JJG198是为鉴定电磁流量计特性明确提出的文档.JISB7554是日本工业规格型号电磁流量计规范.表6－1列出JJG198的接管段距离是为精密度0.5级及之上的仪表盘而设置的
