一、电磁流量计安装常见问题：

电磁流量计的安装方位沒有非常严苛的要求，一般水准，竖直或是歪斜均可，不受到限制。但务必提示的是，以便确保管路内是填满被测物质，也就是“满管”情况，提议最好竖直安装，流入由上而下，尤其是针对固液二相的流体力学，务必竖直安装。若当场只容许水准安装，则务必确保两电级在同一平面，电级的中心线务必近似于水平方向，由于处在底端的电级非常容易被堆积物遮盖，顶端电级易被液體中有时候存有的汽泡擦过，遮挡住电级表层，使輸出的数据信号有起伏。下边例举电磁流量计在安装层面必须留意的事宜：

1、流量计的上下游最少要有6DN的接管段，中下游最少要有最少三dN的接管段，以便便捷安装和拆装，可在流量计原厂时改装管路伸缩器；

2、流体力学的流动性方位和流量计罩壳上的箭头符号标明方位一致；

3、管路内若有空气压力，会毁坏流量计的內部内衬原材料，必须需注意，避免造成空气压力。比如液體溫度高过室内温度，关掉控制器上中下游截止阀门停止运行后，流体力学制冷收拢会产生空气压力，应在控制器周边配有空气压力避免阀；

4、流量计应尽量杜绝泵，闸阀等机器设备，防止其对精确测量的影响；

5、流量计应尽量杜绝频射，磁场，强振动等干扰信号；

6、若精确测量管路有振动，在流量计的两侧需有固定不动的橡胶支座；

7、精确测量混和相流体力学时，挑选不容易造成相分离的场地；精确测量组份液體时，防止装在混和并未匀称的中下游；精确测量化学变化管路时，得装在反映充足进行段的中下游；另外精确测量混和相流体力学时，混和点与流量计中间的间距至少要有30DN的接管段；

8、为便捷将来流量计的清理和维护保养，应安装旁通阀管路，并确保流量计前6DN后三dN的接管段；

9、安装电磁流量计时，应留意匀称扭紧2个法兰盘，不然非常容易压烂内衬原材料，最好用力矩扳手；

10、控制器务必独立接地装置，一般状况下接地线电阻应在100欧下列，针对防爆设备和防雷击要求的安装状况，接地线电阻应低于10欧。正常情况下，分离式流量计的接地装置应在控制器一侧，转化器接地装置应在同一接地址；

11、分离式电磁流量计转化器一般安装在控制器周边或是高低压配电室，必须留意的是，控制器与转化器联接是，以便防止电磁干扰，通信电缆务必独立穿在保护接地金属软管内，不可以把数据信号和开关电源电缆线混穿在同一金属软管内。

二、电磁流量计安装案例图及要求：

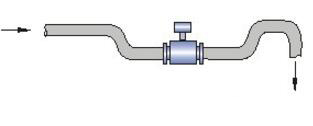

1、水准和竖直流入时，电磁流量计应安装在水准管路较低处和竖直往上处，防止安装在管路的最高处和竖直往下处；


2、倾斜流向时，电磁流量计应安装在管道上升处；

3、在开口排放管道时，电磁流量计应安装在管道的较低处；

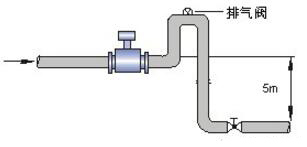

4、若管道落差超过5m时，在电磁流量计的下游应安装排气阀；

5、管道上的控制阀和切断阀应安装在电磁流量计的下游，而不应安装在传感器上游；

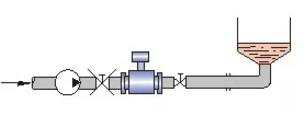

6、电磁流量计绝对不能安装在泵的进口处，应安装在泵的出口处；

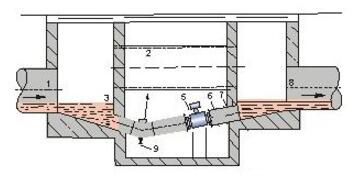

7、在测量井内安装电磁流量计的方式；

图备注：1.入口2.溢流管3.入口栅4.清洗孔5.流量计6.短管7.出口8.排放阀

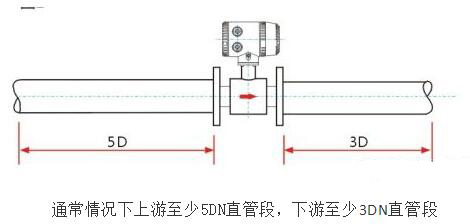

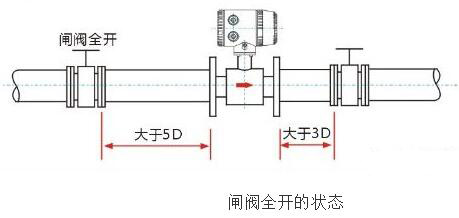

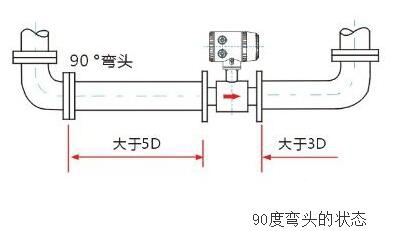

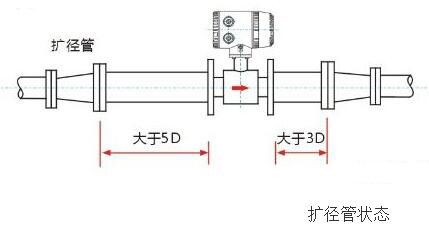

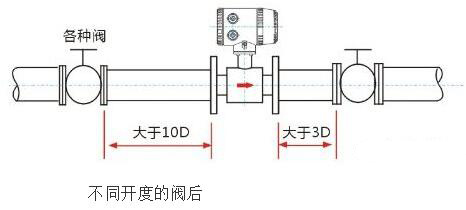

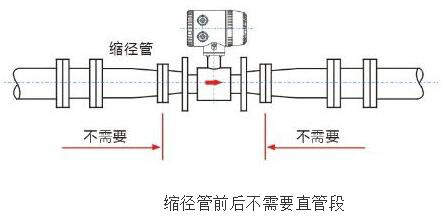

三、电磁流量计安装直管段要求示意图：
