法兰取压孔板流量计

工作原理/working principle--------------------------------------------------------◆◆

充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差（如图1）。在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系(流量愈大，所产生的压差愈大)而求得流量。

传感器结构组成

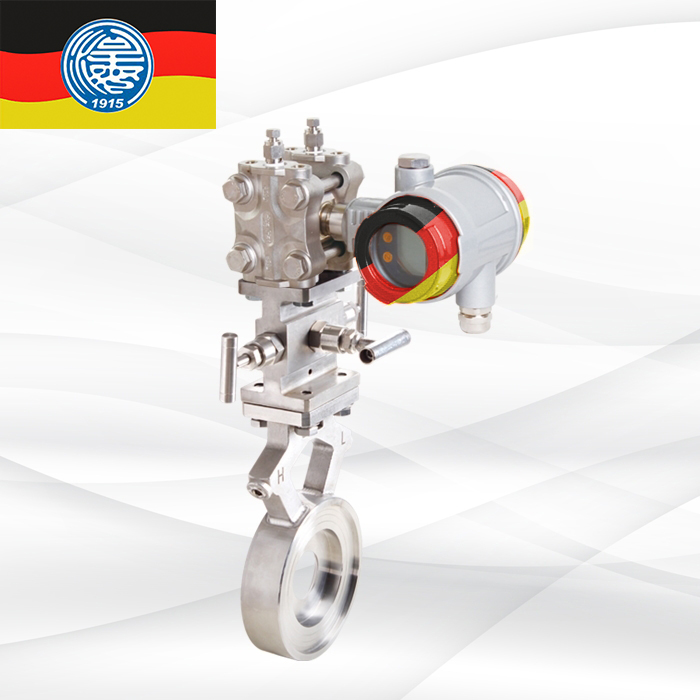

1.夹持式环隙取压标准孔板（图2)

图2 夹持式环隙取压标准孔板示意图

1.取压环1；2.平衡节流件；3.取压环2；4.高低压取压接口； 2.管段式法兰取压标准孔板（图3）

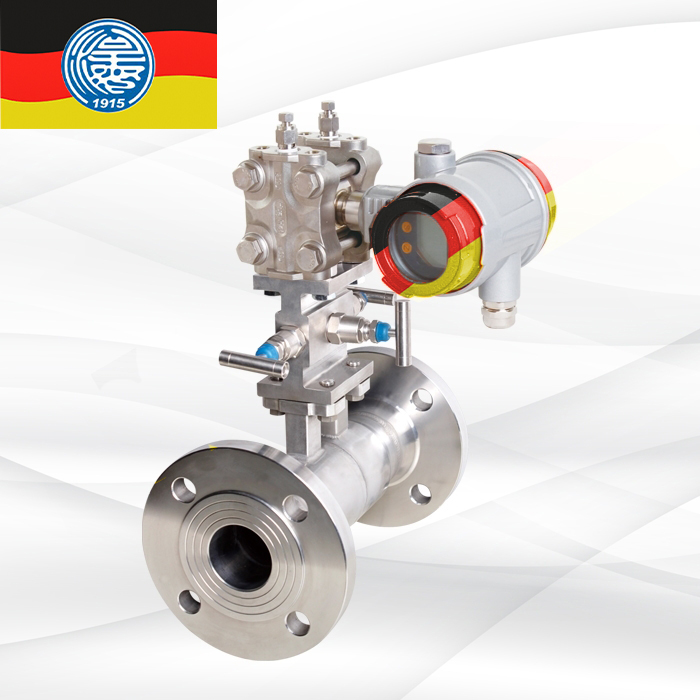

2.管段式法兰取压标准孔板（图3）

图3 管段式法兰取压标准孔板示意图

1.过程连接法兰；2.测量导管；3.孔板节流件；4.高低压取压接口； 5.M10内六角锁紧螺丝；6.四氟垫片；7.工字型三阀组。

产品特点/Product features--------------------------------------------------------◆◆

●结构特点  1、管道式集成孔板： 它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各一英寸处，炼油系统普遍采用此种形式。 2、夹持式集成孔板： 它由于实现了环室取压，提高了测量精度，缩短了安装时所需最小直线管段长度，被普遍应用。 ●性能特点  1.结构易于复制、简单牢固。  2.性能稳定牢靠，价格低廉，使用期限长。  3.标准型孔板采用国际标准计算与加工，可无须实流标定。  4.单相流(液、气、蒸汽)皆可测量。  5.采用智能差压变送器，精度高，量程可自编程。  6.智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。  7.配有HART通讯接口，稳定性高。

产品参数/Technical parameters---------------------------------------------------◆◆

公称通径:DN25～DN1000（mm） 精度:±1.0%FS、±1.5%FS 量程比:标准1∶3;扩展1∶5 工作压力:≤25MPa 介质温度:-40℃-450℃ 介质粘度:≤30CP（相当于重油） β值:0.2-0.8  连接方式:法兰式、夹装式 取压方式:环隙取压、英寸取压 安装方式:水平或垂直  供电电源：24V DC（需配差压变送器）  显示：8位LCD显示瞬时流量、累积流量（配流量积算仪）  输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号  防爆性能：本安型IbIICT5  防护性能：IP65

产品外形尺寸/Product dimensions--------------------------------------------------◆◆

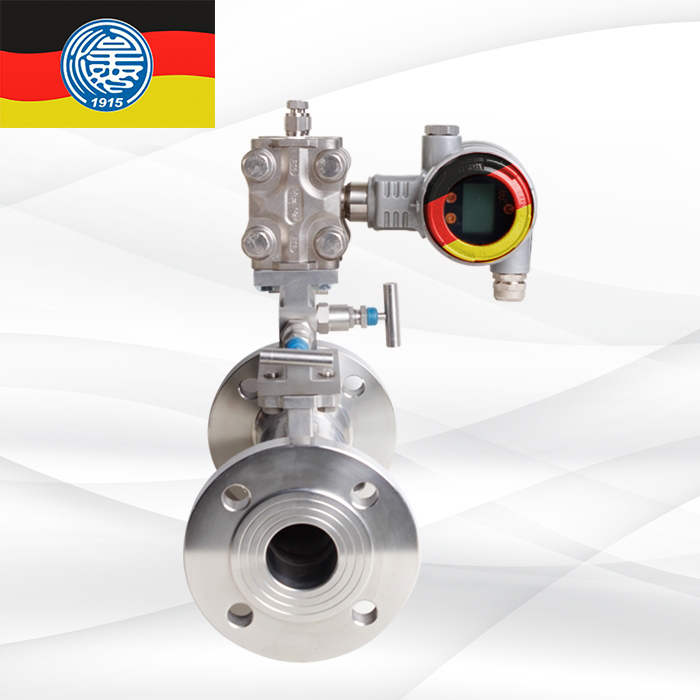

●管道式集成孔板流量传感器

Focibf6202 管段式集成孔板流量传感器 Fociof6202-口径 耐压等级 总长 D K d n L C 总高 Fociof6202-DN25 4.0MPa 260±3mm 115 85 65 4 14 16 245±3mm Fociof6202-DN32 4.0MPa 270±3mm 140 100 75 4 18 18 260±3mm Fociof6202-DN40 4.0MPa 270±3mm 150 110 84 4 18 18 270±3mm Fociof6202-DN50 4.0MPa 280±3mm 165 125 99 4 18 20 285±3mm Fociof6202-DN65 1.6MPa 280±3mm 185 145 118 4 18 20 300±3mm Fociof6202-DN80 1.6MPa 290±3mm 200 160 132 8 18 20 315±3mm Fociof6202-DN100 1.6MPa 300±3mm 220 180 156 8 18 22 335±3mm Fociof6202-DN125 1.6MPa 300±3mm 250 210 184 8 18 22 365±3mm Fociof6202-DN150 1.6MPa 350±3mm 285 240 211 8 22 24 395±3mm Fociof6202-DN200 1.6MPa 350±3mm 340 295 266 12 22 26 445±3mm Fociof6202-DN250 1.6MPa 400±3mm 405 355 319 12 26 28 510±3mm Fociof6202-DN300 1.6MPa 400±3mm 460 410 370 12 26 32 560±3mm

表中尺寸仅为所示压力等级及英寸取压尺寸，其他压力等级具体尺寸根据客户要求定制。

●夹持式集成孔板流量传感器

Focibf6102夹持式集成孔板流量传感器 Fociof6102-口径 耐压等级 H L D A C 总高 Fociof6102-DN40 4.0/6.3MPa 170±3mm 140 84 39 36 265±3mm Fociof6102-DN50 4.0/6.3MPa 190±3mm 140 99 50 36 285±3mm Fociof6102-DN65 1.6/2.5/6.3MPa 210±3mm 140 118 68 36 305±3mm Fociof6102-DN80 1.6/2.5/6.3MPa 220±3mm 140 134 80 36 315±3mm Fociof6102-DN100 1.6/2.5/6.3MPa 250±3mm 140 158 100 36 345±3mm Fociof6102-DN125 1.6/2.5/6.3MPa 270±3mm 140 184 125 36 365±3mm Fociof6102-DN150 1.6/2.5/6.3MPa 315±3mm 155 213 150 36 410±3mm Fociof6102-DN200 1.6/2.5/6.3MPa 370±3mm 155 269 200 40 465±3mm Fociof6102-DN250 1.6/2.5/6.3MPa 425±3mm 155 325 250 45 520±3mm Fociof6102-DN300 1.6/2.5/6.3MPa 475±3mm 155 375 300 45 570±3mm

表中尺寸仅为所示压力等级，其他压力等级具体尺寸根据客户要求定制。

产品选型/product selection---------------------------------------------------------◆◆

型号 说 明 Fociof6202 夹持式集成标准孔板流量计（DN40-DN300）   代号 口径 代号 口径   Fociof6102-40 DN40 Fociof6102-125 DN125   Fociof6102-50 DN50 Fociof6102-150 DN150   Fociof6102-65 DN65 Fociof6102-200 DN200   Focibf6102-80 DN80 Fociof6102-250 DN250   Fociof6102-100 DN100 Fociof6102-300 DN300   代号 压力等级   P3 1.6Mpa   P4 2.5Mpa   P5 4.0Mpa   P6 6.3Mpa   代号 传感器材质   B2 304   代码 孔板芯材质   B2 304   B3 316   代码 精度等级   E3 1.0级   E4 1.5级   代码 温度   T1 常温   T2 中温（≦180°）   代码 连接方式   L7 卡装连接

选型须知/Selection guidelines------------------------------------------------------◆◆

1.管道直径、壁厚、材质  2.测量介质  3.介质温度(℃)  4.介质工作压力（MPa）：最大压力、正常压力、最小压力  5.介质工作流量：最大流量、正常流量、最小流量  6.介质操作粘度(mPa.s)  7.介质密度(kg/m3)  8.允许压力损失  9.现场管道敷设情况和局部阻力件形式。

安装要求/Installation requirements------------------------------------------------◆◆

1．孔板安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。  2．新设管路系统，必须先经冲洗、扫线后再安装孔板，以防管内杂物堵塞或损伤孔板。  3．孔板的中心应当与管道中心同轴，同轴度误差不得超过±［0.015*（1/β）-0.015］。并且节流端平面应当与管道的垂直，误差不得超过±1°。 4. 孔板安装时，垫片夹紧后不得突入管道内壁。  5. 孔板安装处必须严密，不允许有泄漏现象。安装后，进行试压。  6. 孔板流量计前后若需安装阀门，最好选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。 7. 测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。 8. 引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。 9. 节流装置上、下游侧要保证一定长度的直管段，具体要求见下表：

安装示意图 1.夹持式安装示意图（图4）   图4 夹持式安装示意图 1-节流装置；2-阀门；3-差压计 2.管段式安装示意图（图5） 图5 管段式安装示意图 1-节流装置；2-阀门；3-差压计 搬运要求 ●防止运输及搬运途中损伤仪表，在现场安装之前，请保持本产品出场时的包装状态。 ●安装时，拒绝穿过孔板节流孔进行吊装，避免碰伤孔板芯。 ●在需要长时间储存时，请注意一下几点： (1)、存放在不受冲击及震动的地方。  (2)、存放环境最好放在常温干燥。  (3)、尽量保持在本产品出厂时的包装状态下进行存放。 常见故障及解决办法/Common failures and solutions-------------------------------◆◆ 故障现象 产生原因 解决方案 无差压信号输出 高低压阀门未打开 打开高低压阀门 平衡阀未旋紧 旋紧平衡阀 差压信号输出过小 差压量程不匹配 调整变送器量程 高压引压管泄漏 查找并排除泄漏 差压信号输出过大 低压引压管堵塞 清理引压管 差压量程不匹配 调整变送器量程 附件/attachment------------------------------------------------------------------◆◆ 自带附件  工字型三阀组 可选附件  配对法兰及螺栓垫片、隔离器。 可选相关商品  压力变送器、温度变送器、流量计积算仪、智能差压变送器、多参量差压变送器。

法兰取压孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。

法兰取压孔板流量计介绍

法兰取压孔板流量计是将标准孔板与多参量差压变送器（或差压变送一体化孔板流量计）、温度变送器及压力变送器配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量。

法兰取压孔板流量计应用

广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

一、校验检测

该流量计应用领域比较广泛，所有的单相流速都可以测量，一部分混相流也可以使用该产品。因为两相流而不能准确计量，甚至有可能发生水锤现象，损坏管件。若使用环形孔板，冷凝水可以从环形孔板的边沿流走，小流通面是紧贴管内壁的圆环，而标准孔板小流通面是处于管中心的同心圆。流体中的杂质流速较低，一般是紧贴着管壁边流动，节流装置新品种的不断出现并获得推广应用，与节流装置相配套的差压变送器及显示仪表在性能和质量方面发展迅速。

法兰取压孔板流量计本应是尖锐直角的入口边缘却变成了喇叭口，改变了流出系数，产生了较大误差，不得不更换。可见，测量高温流体的流量，本产品是选择。

二、法兰取压孔板流量计设计风格

流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

法兰取压孔板流量计的节流装置结构简单，且牢固、性能稳定可靠，使用期限长，价格较低，是工业中常用到的流量测量仪表，整个加工过程采用国际标准，并经过严格的校验检测。

法兰取压孔板流量计使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

法兰取压孔板流量计可测量管道中各种流体的流量，可测量的介质有液体、气体、蒸汽，被广泛应用于石油、化工、冶金、轻工、煤矿等工业部门。

法兰取压孔板流量计前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大.差压信号传送给差压变送器,转换成4-20ma.DC模拟信号输出,远转给流量积算仪,实现流体流量的计量.质量型流量计,利用智能型差压变送器,对工况温/压进行自动补偿后,实现对流体质量流量的测量

孔板流量计要送热风，热风炉离高炉一般比较近，且弯头较多。过去曾使用标准孔板，因直管段不够长而误差较大。本仪表因为有均压环和多个取压口，需要2D长的直管段即可。安装在热风炉送风管上之后，应用情况非常满意，已经有三十几座热风炉装上了环形孔板流量计，运行3年多没有故障。

三、法兰取压孔板流量计适用范围

1.公称直径：15 mmDN1200mm

2.公称压力：PN40MPa

3.工作温度：-50-t550

4.量程比：1:10，1:15

5.精度：0.5级，1级


四、法兰取压孔板流量计环室取压选型

1、管道条件：

（1）节流件前后的直管段必须是直的，不得有肉眼可见的弯曲。

（2）安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正系数。

（3）为保证流体的流动在节流件前1D处形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以1）直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标。具体衡量方法： （A）节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0。3（B）在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其偏差不得超过±2 2）节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关，见表1（β=d/D, d为孔板开孔直径，D为管道内径）。

（4）节流件上游侧*阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0。7（不论实际β值是多少）取表一所列数值的1/2

（5）节流件上游侧为敞开空间或直径2D大容器时，则敞开空间或大容器与节流件之间的直管长不得小于30D（15D）若节流件和敞开空间或大容器之间尚有其它局部阻力件时，则除在节流件与局部阻力件之间设有附合表1上规定的***小直管段长1外，从敞开空间到节流件之间的直管段总长也不得小于30D（15D）。

节流件上下游侧的***小直管段长度表1

节流件上游侧局部阴力件形式和***小直管段长度L注：1、上表只对标准节流装置而言，对特殊节流装置可供参考

2、列数系为管内径D的倍数。

3、上表括号外的数字为“附加相对极限误差为零”的数值，括号内的数字为“附加相对极限误差为±0.5”的数值。即直管段长度中有一个采用括号内的数值时，流量测量的极限相对误差τQ/Q。应再算术相加0.5亦即（τQ/Q+0.5）

4、若实际直管段长度大于括号内数值，而小于括号外的数值时，需按“附加极限相对误差为0.5”处理。
