环形孔板流量计

高性能的集成芯片，运算精度高、整机功能强大，性能优越。

商品描述

工作原理/working principle--------------------------------------------------------◆◆

充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差（如图1）。在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系(流量愈大，所产生的压差愈大)而求得流量。

传感器结构组成

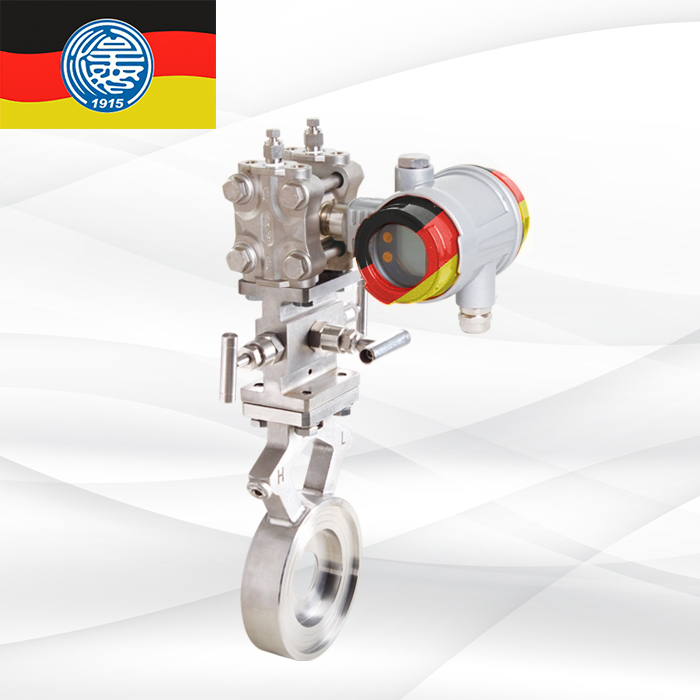

1.夹持式环隙取压标准孔板（图2)

图2 夹持式环隙取压标准孔板示意图

1.取压环1；2.平衡节流件；3.取压环2；4.高低压取压接口； 2.管段式法兰取压标准孔板（图3）

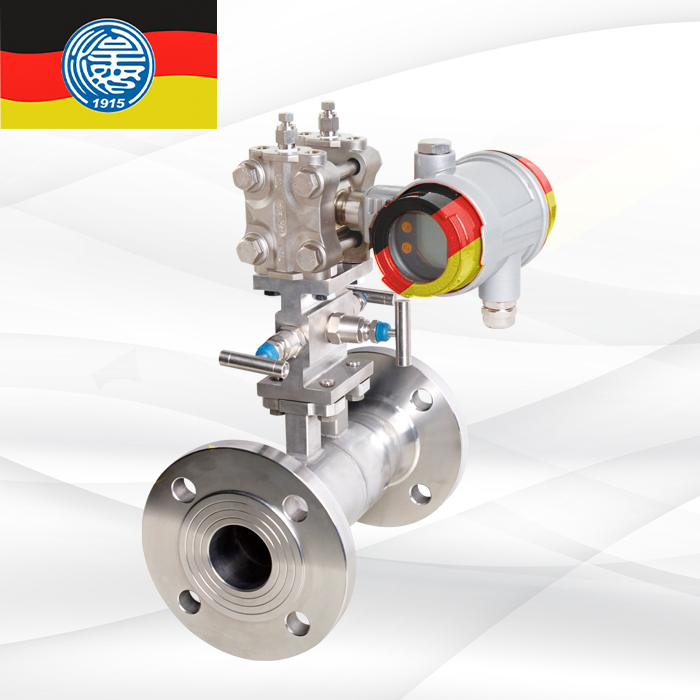

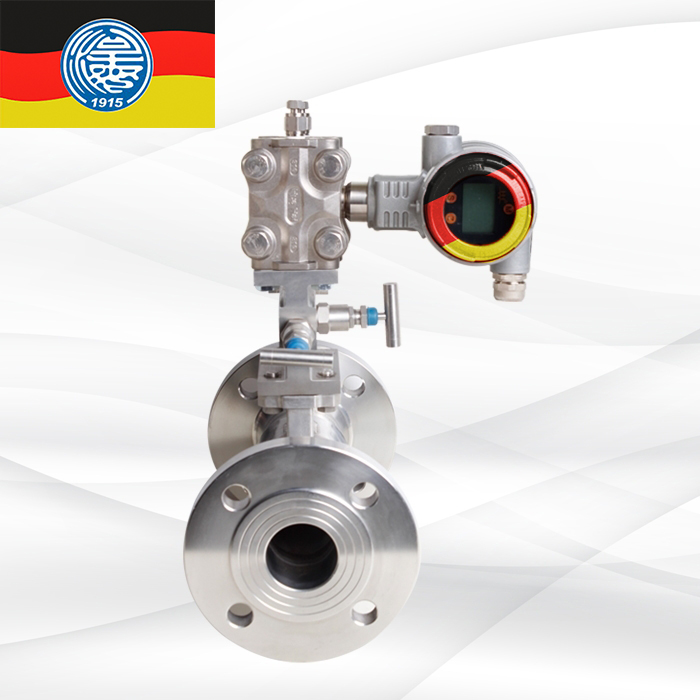

2.管段式法兰取压标准孔板（图3）

图3 管段式法兰取压标准孔板示意图

1.过程连接法兰；2.测量导管；3.孔板节流件；4.高低压取压接口； 5.M10内六角锁紧螺丝；6.四氟垫片；7.工字型三阀组。

产品特点/Product features--------------------------------------------------------◆◆

●结构特点
1、管道式集成孔板：它不论管道直径大小，其上、下游取压孔中心均位于距孔板两侧端面各一英寸处，炼油系统普遍采用此种形式。
2、夹持式集成孔板：它由于实现了环室取压，提高了测量精度，缩短了安装时所需最小直线管段长度，被普遍应用。
●性能特点
1.结构易于复制、简单牢固。
2.性能稳定牢靠，价格低廉，使用期限长。
3.标准型孔板采用国际标准计算与加工，可无须实流标定。
4.单相流(液、气、蒸汽)皆可测量。
5.采用智能差压变送器，精度高，量程可自编程。
6.智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
7.配有HART通讯接口，稳定性高。

产品参数/Technical parameters---------------------------------------------------◆◆

公称通径:DN25～DN1000（mm）
精度:±1.0%FS、±1.5%FS
量程比:标准1∶3;扩展1∶5
工作压力:≤25MPa
介质温度:-40℃-450℃
介质粘度:≤30CP（相当于重油）
β值:0.2-0.8
连接方式:法兰式、夹装式
取压方式:环隙取压、英寸取压
安装方式:水平或垂直
供电电源：24V DC（需配差压变送器）
显示：8位LCD显示瞬时流量、累积流量（配流量积算仪）
输出信号：（1）4-20mA DC流量信号（2）符合HART协议的输出信号
防爆性能：本安型IbIICT5
防护性能：IP65

产品外形尺寸/Product dimensions--------------------------------------------------◆◆

●管道式集成孔板流量传感器

Focibf6202 管段式集成孔板流量传感器
Fociof6202-口径	耐压等级	总长	D	K	d	n	L	C	总高
Fociof6202-DN25	4.0MPa	260±3mm	115	85	65	4	14	16	245±3mm
Fociof6202-DN32	4.0MPa	270±3mm	140	100	75	4	18	18	260±3mm
Fociof6202-DN40	4.0MPa	270±3mm	150	110	84	4	18	18	270±3mm
Fociof6202-DN50	4.0MPa	280±3mm	165	125	99	4	18	20	285±3mm
Fociof6202-DN65	1.6MPa	280±3mm	185	145	118	4	18	20	300±3mm
Fociof6202-DN80	1.6MPa	290±3mm	200	160	132	8	18	20	315±3mm
Fociof6202-DN100	1.6MPa	300±3mm	220	180	156	8	18	22	335±3mm
Fociof6202-DN125	1.6MPa	300±3mm	250	210	184	8	18	22	365±3mm
Fociof6202-DN150	1.6MPa	350±3mm	285	240	211	8	22	24	395±3mm
Fociof6202-DN200	1.6MPa	350±3mm	340	295	266	12	22	26	445±3mm
Fociof6202-DN250	1.6MPa	400±3mm	405	355	319	12	26	28	510±3mm
Fociof6202-DN300	1.6MPa	400±3mm	460	410	370	12	26	32	560±3mm

表中尺寸仅为所示压力等级及英寸取压尺寸，其他压力等级具体尺寸根据客户要求定制。

●夹持式集成孔板流量传感器

Focibf6102夹持式集成孔板流量传感器
Fociof6102-口径	耐压等级	H	L	D	A	C	总高
Fociof6102-DN40	4.0/6.3MPa	170±3mm	140	84	39	36	265±3mm
Fociof6102-DN50	4.0/6.3MPa	190±3mm	140	99	50	36	285±3mm
Fociof6102-DN65	1.6/2.5/6.3MPa	210±3mm	140	118	68	36	305±3mm
Fociof6102-DN80	1.6/2.5/6.3MPa	220±3mm	140	134	80	36	315±3mm
Fociof6102-DN100	1.6/2.5/6.3MPa	250±3mm	140	158	100	36	345±3mm
Fociof6102-DN125	1.6/2.5/6.3MPa	270±3mm	140	184	125	36	365±3mm
Fociof6102-DN150	1.6/2.5/6.3MPa	315±3mm	155	213	150	36	410±3mm
Fociof6102-DN200	1.6/2.5/6.3MPa	370±3mm	155	269	200	40	465±3mm
Fociof6102-DN250	1.6/2.5/6.3MPa	425±3mm	155	325	250	45	520±3mm
Fociof6102-DN300	1.6/2.5/6.3MPa	475±3mm	155	375	300	45	570±3mm

表中尺寸仅为所示压力等级，其他压力等级具体尺寸根据客户要求定制。

产品选型/product selection---------------------------------------------------------◆◆

型号	说明
Fociof6202	夹持式集成标准孔板流量计（DN40-DN300）
	代号	口径					代号	口径
	Fociof6102-40	DN40					Fociof6102-125	DN125
	Fociof6102-50	DN50					Fociof6102-150	DN150
	Fociof6102-65	DN65					Fociof6102-200	DN200
	Focibf6102-80	DN80					Fociof6102-250	DN250
	Fociof6102-100	DN100					Fociof6102-300	DN300
		代号	压力等级
		P3	1.6Mpa
		P4	2.5Mpa
		P5	4.0Mpa
		P6	6.3Mpa
			代号	传感器材质
			B2	304
				代码	孔板芯材质
				B2	304
				B3	316
					代码	精度等级
					E3	1.0级
					E4	1.5级
						代码	温度
						T1	常温
						T2	中温（≦180°）
							代码	连接方式
							L7	卡装连接

选型须知/Selection guidelines------------------------------------------------------◆◆

1.管道直径、壁厚、材质
2.测量介质
3.介质温度(℃)
4.介质工作压力（MPa）：最大压力、正常压力、最小压力
5.介质工作流量：最大流量、正常流量、最小流量
6.介质操作粘度(mPa.s)
7.介质密度(kg/m3)
8.允许压力损失
9.现场管道敷设情况和局部阻力件形式。

安装要求/Installation requirements------------------------------------------------◆◆

1．孔板安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。
2．新设管路系统，必须先经冲洗、扫线后再安装孔板，以防管内杂物堵塞或损伤孔板。
3．孔板的中心应当与管道中心同轴，同轴度误差不得超过±［0.015*（1/β）-0.015］。并且节流端平面应当与管道的垂直，误差不得超过±1°。
4. 孔板安装时，垫片夹紧后不得突入管道内壁。
5. 孔板安装处必须严密，不允许有泄漏现象。安装后，进行试压。
6. 孔板流量计前后若需安装阀门，最好选闸阀且在运行中全开；调节阀则应在下游5DN之后的管路中。
7. 测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件，引压短管之间相距一定的距离（垂线方向），这对差压变送器的零点有影响，应通过“零点迁移”来校正。
8. 引压管路内必须始终保持单相流体状态。被测流体是气体时，引压管路（包括差压计的压力腔）内全部是气相；被测流体是液体时，引压管路内全部是液相，绝对不能有气泡。
9. 节流装置上、下游侧要保证一定长度的直管段，具体要求见下表：

安装示意图

1.夹持式安装示意图（图4）

图4 夹持式安装示意图

1-节流装置；2-阀门；3-差压计

2.管段式安装示意图（图5）

图5 管段式安装示意图

1-节流装置；2-阀门；3-差压计

搬运要求

●防止运输及搬运途中损伤仪表，在现场安装之前，请保持本产品出场时的包装状态。

●安装时，拒绝穿过孔板节流孔进行吊装，避免碰伤孔板芯。

●在需要长时间储存时，请注意一下几点：

(1)、存放在不受冲击及震动的地方。
(2)、存放环境最好放在常温干燥。
(3)、尽量保持在本产品出厂时的包装状态下进行存放。

常见故障及解决办法/Common failures and solutions-------------------------------◆◆

故障现象	产生原因	解决方案
无差压信号输出	高低压阀门未打开	打开高低压阀门
无差压信号输出	平衡阀未旋紧	旋紧平衡阀
差压信号输出过小	差压量程不匹配	调整变送器量程
差压信号输出过小	高压引压管泄漏	查找并排除泄漏
差压信号输出过大	低压引压管堵塞	清理引压管
差压信号输出过大	差压量程不匹配	调整变送器量程

附件/attachment------------------------------------------------------------------◆◆

自带附件
工字型三阀组
可选附件
配对法兰及螺栓垫片、隔离器。
可选相关商品
压力变送器、温度变送器、流量计积算仪、智能差压变送器、多参量差压变送器。

环形孔板流量计的基本原理和标准孔板基本相同，但结构相差甚远。环形孔板本身自带一段测量管，在测量管中部固定一块同轴的圆板，圆板由支撑架固定在管道上，适用于各种流体介质（气体、蒸汽、液体）的测量，例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。环形孔板具有标准孔板结构简单、牢固、安装使用方便的特点，同时无需长的直管道，具有在恶劣的管道条件下工作的优点。

环形孔板流量计特点：

1. 适合测量蒸汽、煤气及冷却水等脏污介质。

•环形孔板“周边流通，中间阻挡”的特殊结构，使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走，从而提高了工作可靠性和测量精度。

2. 适合高温、高压流体的流量测量。

•环形孔板测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度；测量高压流体时，因测流板在管道内部，与静压力的高低无关，可获得良好的精度。

3. 比圆缺孔板、偏心孔板工作可靠，测量准确。

•使用环形孔板测量流体流量，不易堵塞取压孔，因几何形状简单，可以精密加工和装配，容易提高测量精度。

4. 采用均压环结构，减少测量误差来源。

5. 采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量。

环形孔板流量计技术参数：

1、公称直径：50mm≤DN≤1800mm

2、雷诺数范围：103≤ReD≤107

3、公称压力：PN≤32MPa

4、工作温度：-196～530℃

5、精度：1级、1.5级

环形孔板流量计工作原理：

环形孔板流量计依据的基本原理同标准孔板一样，适用于流体连续性方程和伯努力方程，所不同的是流体进入测量管段后，最小流通截面不一样，标准孔板最小流通截面是圆形，环形孔板最小流通截面是环形，把环形流通面等效成圆形流通截面，等效孔径为d，等效孔径比β=d/D,

•环基形孔板依据的基本原理同标准孔板一样，是流体连续性方程和伯努力方程，所不同的是流体进入测量管段后，最小流通截面不一样，标准孔板最小流通截面是圆形，环形孔板的最小流通截面是环形，把环形流通面等效成圆形流通截面，等效孔径为d，等效孔径比β＝d/D，
