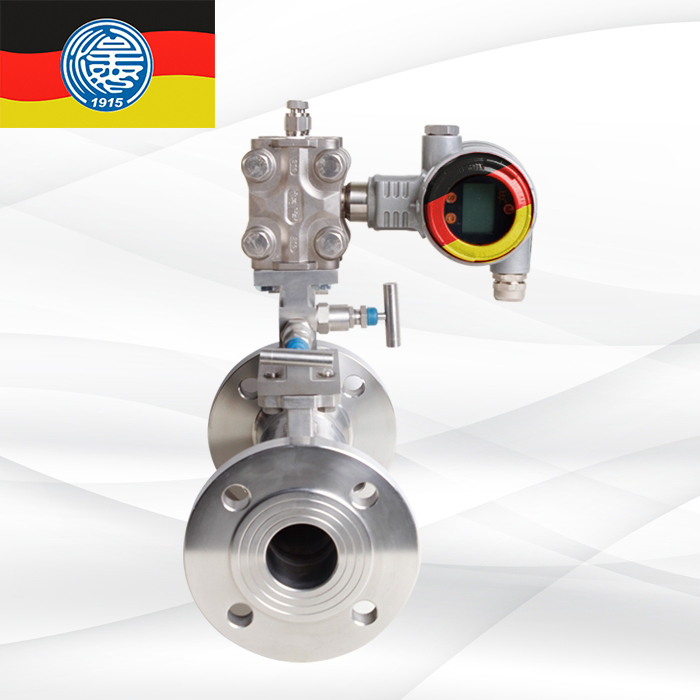

环室孔板流量计工作原理:
充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。
在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间
的关系而求得流量。其基本公式如下:
c-流出系数 无量纲
d-工作条件下节流件的节流孔或喉部直径
D-工作条件下上游管道内径
qm-质量流量 Kg/s
qv-体积流量 m³/s
ß-直径比d/D 无量纲
流体的密度Kg/m³
可膨胀性系数 无量纲
环室孔板流量计技术参数:
1. 公称直径: 15 mm ≤DN≤2000mm
2. 公称压力:PN≤25MPa
3. 工作温度:-50℃≤t≤850℃
4. 量程比:1:5, 1:10
5. 精度:0.5级,1.0级
环室孔板流量计分类及结构简图:
1、分类
①按法兰夹装方式分类

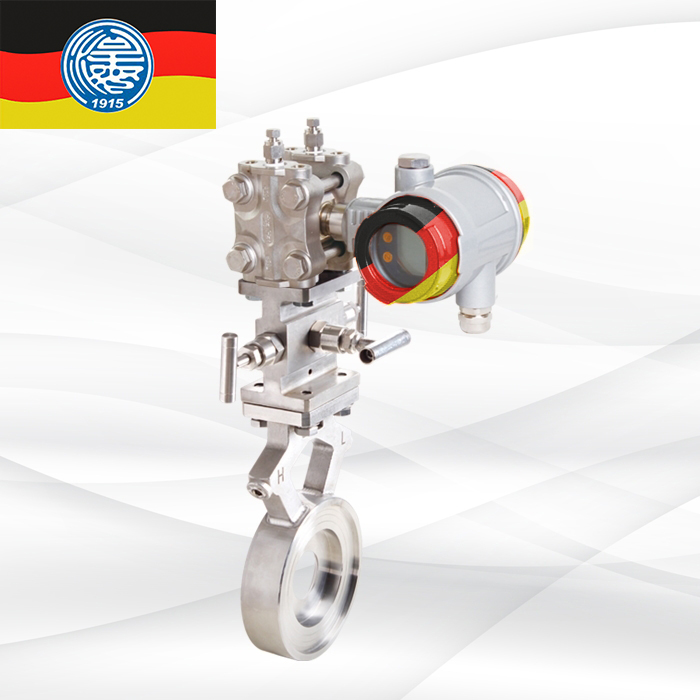

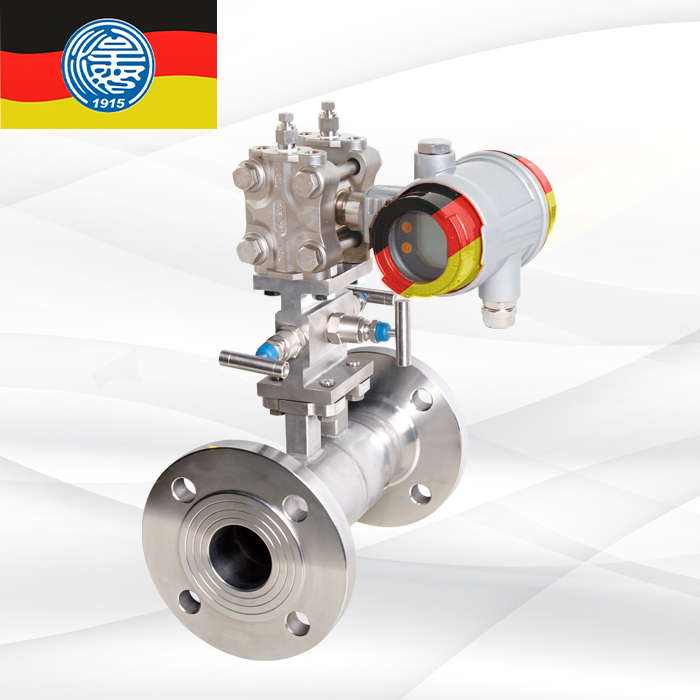

1、焊接式 2、法兰夹装式
②按取压方式分类
1、角接钻孔取压; 2、角接环室取压 3、法兰取压; 4、径距取压;
2、结构及简图
① 图 1标准环室孔板节流装置结构图
1、法兰 2、导压管 3、前环室 4、节流件 5、后环室 6、密封垫片 7、螺栓 8、螺母
环室孔板流量计结构及简图:
环室孔板流量计选型:
型号 |
型谱说明 |
RL |
企标 |
|
LG |
流量节流装置 |
|
代号 |
取压方式 |
H |
角接环室取压 |
Z |
角接钻孔取压 |
F |
法兰取压 |
J |
径距取压 |
|
代号 |
节流装置说明 |
K |
标准孔板 |
|
代号 |
公称压力 |
-0.6 |
0.6 |
-1 |
1 |
-1.6 |
1.6 |
-2.5 |
2.5 |
|
代号 |
公称口径 |
DN10 |
DN10~DN50(螺纹、法兰) |
DN50 |
DN50~DN800(法兰) |
|
代号 |
法兰材质 |
C |
碳钢 |
P |
不锈钢 |
H |
合金钢 |
|
代号 |
介质 |
1 |
液体 |
2 |
气体 |
3 |
蒸汽 |
|
代号 |
附件 |
N |
不含附件 |
F |
配三阀组等 |
I |
配含F及变送器(附件根据介质、要求选配) |
DC |
配含F及多参量变送器 |
O |
用户指定配置附件 |
