温压补偿孔板流量计

采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流

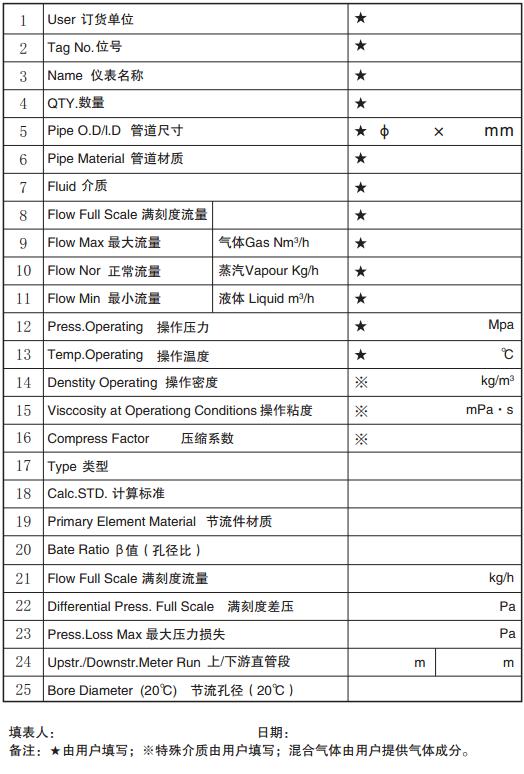

商品描述

温压补偿孔板流量计是一种采用环室取压的孔板节流装置，是测量流量的差压发生装置。配合各种差压计或差压变送器可测量管道中各种流体的流量。环室孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

温压补偿孔板流量计测量原理：

充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

一体化孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该环室孔板采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。

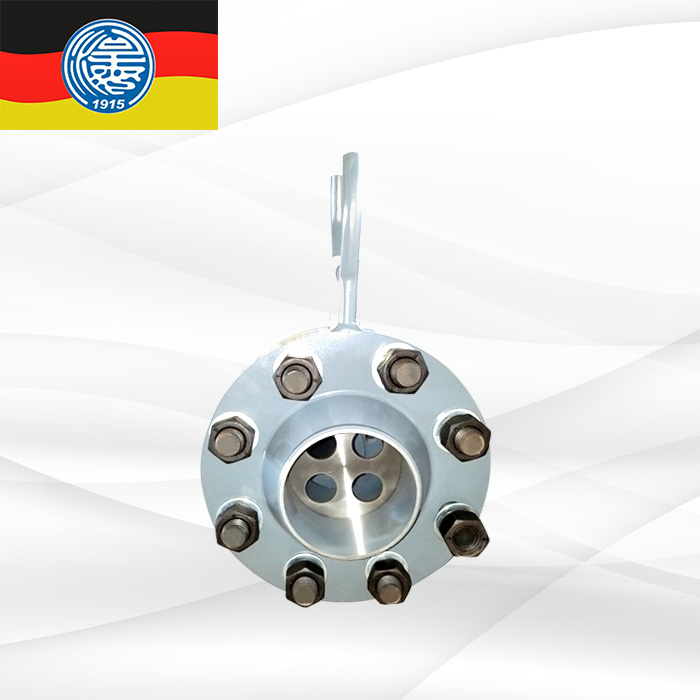

温压补偿型孔板计量器

温压补偿孔板流量计特点：

1、孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

2、孔板计算采用国际标准与加工

3、孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。

5、标准型节流装置无须实流校准，即可投用。

6、安装更简单，无须引压管，可直接接差压变送器和压力变送器。

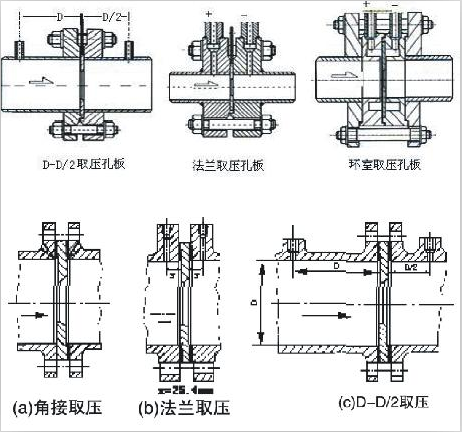

温压补偿孔板流量计安装：

(1)前后的直管段必须是直的，不得有肉眼可见的弯曲。

(2)安装节流件用得直管段应该是光滑的，如不光滑，流量系数应乘以粗糙度修正稀疏。

(3)为保证流体的流动在节流件前1D出形成充分发展的紊流速度分布，而且使这种分布成均匀的轴对称形，所以

1) 直管段必须是圆的，而且对节流件前2D范围，其圆度要求其甚为严格，并且有一定的圆度指标具体衡量方法：

(A)节流件前OD，D/2，D，2D4个垂直管截面上，以大至相等的角距离至少分别测量4个管道内径单测值，取平均值D。任意内径单测量值与平均值之差不得超过±0.3%

(B)在节流件后，在OD和2D位置用上述方法测得8个内径单测值，任意单测值与D比较，其zui大偏差不得超过±2%

2) 节流件前后要求一段足够长的直管段，这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关。
