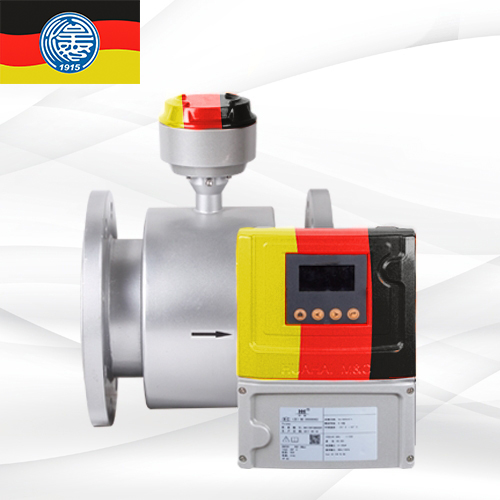

分体式管道电磁流量计

高清晰度宽温型OLED显示；具有流体密度设置，可以显示质量流量；

商品描述

概述及用途/Overview and purpose---------------------------------------------------◆◆

电磁流量计用于测量封闭管道中导电液体和浆液体的体积流量，适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业，与计算机配套可实现系统控制。

工作原理/working principle-----------------------------------------------------------◆◆

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。

在图1-1中，当导电流体以平均流速V（

）通过装有一对测量电极的一根内径为D（

）的绝缘管子流动时，并且该管子处于一个均匀的磁感应强度为B（T）的磁场中。那么，在一对电极上就会感应出垂直于磁场方和流动方向的电动势（E）。由电磁感应定律可写做（1）式：

结构组成/Structural components-----------------------------------------------------◆◆

产品特点/Product features-----------------------------------------------------------◆◆

1.仪表结构简单、可靠，无可动部件，工作寿命长。

2.无截流阻流部件，不存在压力损失和流体堵塞现象。

3.无机械惯性，响应快速，稳定性好，可应用于自动检测、调节程控系统。

4.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。

5.传感器与表头连接处单独设计的密封件，可防止外界湿气从连接处进入表头和传感器。

6.励磁线及电极线均采用优质的单芯屏蔽线，可降低干扰，提高信号的洁净度，从而提高测量精度。

7.传感器表面油漆采用金属氟碳漆，金属氟碳漆中氟碳树脂分子连上的氟碳键能够抵抗紫外线的降解作用，表现出极其优异的耐久性、耐紫外线及耐侯性，使金属氟碳漆涂层长久完美如新，减少维修的要求。

8.具有双向流量测量，双向总量累计功能，内部具有三个积算器可分别显示正向累积值，反向累积值及差值积算量。

9.频率可编程低频三值波励磁，提高了流量测量的稳定性，功率损耗低。

10.采用新型32位ARM+CPLD集成度高，运算速度快，计算精度高。

11.全数字量处理，抗干扰能力强，测量可靠。

12.超低EMI开关电源，适用电源电压变化范围大，效率高，温升小，EMC性能好。

13.中英文菜单操作，使用方便，操作简单，易学易懂。

14.高清晰度宽温型OLED显示。

15.使用智能化判断，不采用测量修正设置，空管报警与电极检测应用更加便捷。

16.先进的“粗大误差处理”技术，能够切除浆液等流体测量尖状干扰，减小输出跳动，保18.持高精度测量并使输出更加稳定。

17.具有自检与自诊断功能。

18.新的键盘处理方式，避免键盘操作影响测量。可以进、退位操作菜单，使参数设置更加便捷。

19.用AD421电流专用芯片使得4-20mA电流输出更加稳定。

技术参数/Technical parameters-------------------------------------------------------◆◆

名称	Focmag3102电磁流量计
公称通径	DN10-DN1800
介质电导率	≥5uS／cm
精确度	0.5 级、1.0 级 ( 随口径区分 )
流速范围	0.5-10m/s 推荐1-5m/s
环境温度	传感器：(-40～+80)℃,转换器：(-l5～+50)℃
介质温度	≤100℃
衬里材料	聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯 (F46) PFA
电极材料	316L、哈氏合金 C、哈氏合金 B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨
压力等级	DN10-DN400：1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊规格订货时请注明
壳体材质	碳钢不锈钢
安装形式	一体式；分体式
通讯	RS485（Modbus协议）、HART
输出信号	全隔离(4-20mA电流、脉冲、上下限报警)
负载电阻	4-20mA是0-750Ω
消耗功率	≤15W
电源	220V AC 50HZ、24V DC
显示器显示	瞬时流量、流速、百分比、空管比、正.反向累积、报警显示
防护等级	IP65 IP68（需特殊定制）
防爆等级	ExⅡBT6 Gb
电器接口	M20*1.5

口径	测量范围	口径	测量范围	口径	测量范围
(mm)	(m 3 /h)	(mm)	(m 3 /h)	(mm)	(m 3 /h)
DN10	0.14 ～ 1.40	DN125	22.08～ 441.56	DN700	692.37 ～13847.40
DN15	0.32 ～ 6.36	DN150	31.79～ 635.85	DN800	904.32～ 18086.40
DN20	0.57～ 11.30	DN200	56.52 ～ 1130.4	DN900	1144.5～ 22890.60
DN25	0.88～ 17.66	DN250	88.31 ～ 1766.25	DN1000	1413.0～ 28260.00
DN32	1.45～ 28.94	DN300	127.17～ 2543.40	DN1200	2034.7～ 40694.40
DN40	2.26～ 45.22	DN350	173.09～ 3461.85	DN1400	2769.4～ 55389.60
DN50	3.35～ 70.65	DN400	226.08～ 4521.60	DN1600	3617.2～ 72345.60
DN65	5.97～ 119.40	DN450	286.31～ 5722.65	DN1800	4578.1～ 91562.40
DN80	9.04～ 180.86	DN500	353.25～ 7065.00
DN100	14.13 ～ 282.60	DN600	508.68～ 10173.6

产品外形尺寸/Product dimensions-----------------------------------------------------◆◆

一体型		A=155mm
		B=200mm
		C=240mm
		总高=H+A
分体型		A=85mm
		B=155mm
		C=115mm
		总高=H+A

公称通径DN	压力等级	法兰外径D	螺栓孔中心圆直径K	螺栓孔 n-L	总长L	高度H	参考重量kg
10	PN40	90	60	4-φ14	200	190	10
15	PN40	95	65	4-φ14	200	190	10
20	PN40	105	75	4-φ14	200	190	10
25	PN40	110	85	4-φ14	200	200	10
32	PN40	140	100	4-φ18	200	205	11
40	PN40	150	110	4-φ18	200	215	12
50	PN40	165	125	4-φ18	200	220	15
65	PN16	185	145	4-φ18	200	240	16
80	PN16	200	160	8-φ18	200	255	18
100	PN16	220	180	8-φ18	250	270	20
125	PN16	250	210	8-φ18	250	300	25
150	PN16	285	240	8-φ22	300	330	30
200	PN16	340	295	12-φ24	350	390	45
250	PN16	405	355	12-φ26	450	450	65
300	PN16	460	410	12-φ28	500	500	79
350	PN16	520	470	16-φ30	550	520	95 1
400	PN16	580	525	16-φ32	600	635	40
450	PN10	615	565	20-φ26	600	685	150
500	PN10	670	620	20-φ26	600	750	170
600	PN10	780	725	20-φ30	600	830	200
700	PN6.0	860	810	24-φ26	700	890	335
800	PN6.0	975	920	24-φ30	800	1095	440
900	PN6.0	1075	1020	24-φ30	900	1195	568
1000	PN6.0	1175	1120	28-φ30	1000	1295	758
1200	PN6.0	1405	1340	32-φ33	1200	1395	875
1400	PN6.0	1630	1560	36-φ36	1400	1595	1235
1600	PN6.0	1830	1760	40-φ36	1600	1700	1650
1800	PN6.0	2045	1970	44-φ39	1800	1930	1790

1.上表所有数据仅基于标准型传感器

2.其他未列出的压力等级，尺寸可能会不同

3.对于口径较小的传感器，表头的尺寸可能大于传感器

注：以上尺寸为参考尺寸，如有特殊选型该值可能会有所不同

产品选型/product selection----------------------------------------------------------◆◆

衬里材料	主要性能	最高介质温度		适用范围
		一体型	分离型
聚四氟乙烯（F4）	1.是化学性能最稳定的一种塑料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。	70℃	100℃ 150℃ （需特殊订货）	1.浓酸、碱等强腐蚀性介质 2. 卫生类介质
	2.耐磨性能不如聚氨酯橡胶。
	3.抗负压能力不如聚氯丁橡胶。
聚全氟乙丙类烯（F46）			同上
聚氟合乙烯（Fs）	适用温度上限较聚四氟乙烯低，但成本也较低。		80℃
聚氯丁橡胶	1.有极好的弹性，高度的扯断力，耐磨性能好。		80℃ 120℃ （需特殊订货）	水、污水、耐磨损性的泥浆矿浆
	2.耐一般低浓度酸、碱、盐介质腐蚀，不耐氧化性介质的腐蚀。
聚氨酯橡胶	1.耐磨性能极强。		80℃	中性强磨损的矿浆、煤浆、泥浆
	2.耐腐蚀性能较差。

电极材料	耐蚀及耐磨性能
不锈钢 0Cr18Ni12Mo2Ti	用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及市政、环保等领域。
哈氏合金B	对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如Fe+++、Cu++下或含其他氧化类的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀。
钛	能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硫酸）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸、Fe+++、Cu++）时，则腐蚀大为降低。
钽	具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和150℃一下的硫酸）的腐蚀。在碱中不耐蚀。
铂/铱合金	几乎能耐一切化学介质，但不适用与王水和铵盐。
不锈钢涂覆	用于无腐蚀性，强磨损性的介质。
注：由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。

安装方式/Installation method---------------------------------------------------------◆◆

★通用要求

a、为了安装、维护、保养方便，在流量计周围需保留足够的空间

b、避免流量计安装在温度变化很大或受到设备高温辐射的场所

c、流量计应安装在室内，如安装在室外，应避免阳光直射，必要时请安装防晒装置

d、避免流量计安装在含有腐蚀性气体的环境中

e、避免流量计安装在有强振动源、强磁场的场所

★工艺管要求

a、上、下游工艺管的内径与流量计的内径应满足：0.98DN≤D≤1.05DN（DN:流量计内径；D：工艺管内径）

b、工艺管与流量计需同心，同轴偏差不大于0.05DN

★直管段

使用直管段可防止介质因弯管、TT型三通、截止阀、变径管的影响而产生涡流或失真

★接地

流量计必须按规定接地，以保证流量计可靠的工作、防止操作人员收到电击

a.无内壁涂层或衬里的金属管道，不使用接地环进行接地。

b.带内壁涂层或衬里的金属管道和绝缘管道，使用接地环进行接地。

接线指南/Wiring guide-----------------------------------------------------------------◆◆

a.电磁流量转换器的接线必须由专业技术人员完成。

b.所有接线应在切断供电电源后进行；按说明书正确牢固连接。

c.旋紧出线套的压紧螺母和端盖，保持转换器良好密封。

d.应在有可能遭受雷击浪涌的线路上安装浪涌抑制器件。

e.在供电前还应再次检查所有接线准确无误。


圆形一体转换器的接线端子图	方形分体转换器的接线端子图

关于有源无源4-20mA重要说明：

电磁流量计是4线制仪表不同于两线制仪表的4-20mA，两线制4-20mA仪表需要测量电流表同时需要外接24V电源才可以正常工作，而电磁流量计本身是4线制4-20mA内部已经有24V电源无需外接只需要接一个单纯的电流表即可。无特殊定制说明本公司生产电磁流量计都是有源4-20mA不需要外接24V电源否则将烧坏仪表。


①　一体电磁流量计有源4-20mA输出接线（一体电磁流量计默认情况下是有源4-20mA用户设备电流表不能有电源输出）		②　一体电磁流量计无源4-20mA输出接线（一体电磁流量计无源4-20mA需要在订货时说明否则是有源4-20mA输出）


③　分体电磁流量计有源4-20mA输出接线（分体电磁流量计无需特殊定制同时支持有源和无源4-20mA）		④　分体电磁流量计无源4-20mA输出接线（分体电磁流量计无需特殊定制同时支持有源和无源4-20mA）


⑤　用户设备怎么判断需要有源电流输出还是无源电流输出？
a.断开电磁流量计与用户设备4-20mA连接线确保用户设备处于开路状态。
b.用数字万用表电压档测量用户设备4-20mA连接线是否有24V左右电压。
c.如果有24V左右电压则需要定无源电流输出否则需要定有源电流输出;

运输方式/type of shipping------------------------------------------------------------◆◆

a.请勿通过一体转换器外壳抬起流量计

b.请勿使用金属吊链

c.请使用皮质吊带吊装流量计

常见故障及解决办法/Common failures and solutions----------------------------------◆◆

故障名称	解决办法
转换器无显示	1.检查电源是否连接
	2.检查保险丝是否完好
	3.检查供电电压是否符合要求
	4.如上述三项均正常，将将转换器返厂维修
励磁报警	1.励磁线圈绝缘度下降
空管报警	1.被测流体是否满管
	2.流量计是否按要求正确安装
	3.被测流体电导率过低
	4.空管阀值设置过低
无流量时显示有流量	1.空管阀值设置过高
	2.空管报警允许未打开
	3.电极被污染导致零点偏移（此时管道满管）
	4.信号线绝缘度下降（此时管道满管）
流量测量不准或波动大	1.流体是否满管
	2.流量计是否按规定接地
	3.信号线绝缘度下降
	4.流量计是否按要求正确安装
流量上限报警	1.现场流量大于流量上限阀值，修改流量上限阀值
流量下限报警	1.现场流量低于流量下限阀值，修改流量下限阀值
有流量时无流量显示	1.截止阀是否开启
	2.信号线接地
	3.流量过低，小信号切除设置过高
	4.空管阀值设置过低

产品包装/Product packaging---------------------------------------------------------◆◆

分体式管道电磁流量计在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用，现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。

分体式管道电磁流量计除可测量一般导电液体的流量外，还可测量液固两相流，高粘度液流及盐类、强酸、强碱液体的体积流量。

分体式管道电磁流量计性能特点

◆仪表结构简单、可靠，无可动部件，工作寿命长。

◆无截流阻流部件，不存在压力损失和流体堵塞现象。

◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

◆采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。

◆备有管道式、插入式等多种流量计型号。

◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。

◆具备一体化和分离型两种型式。

◆高清晰度LCD背光显示。

分体式管道电磁流量计技术参数：

◆仪表精度：管道式0.5级、1.0级；插入式2.5级

◆测量介质：电导率大于5μS/cm的各种液体和液固两相流体。

◆流速范围：0.2～8m/s

◆工作压力：1.6MPa

◆环境温度：-40℃～+50℃

◆介质温度：聚四氟乙烯衬里≤180℃??????

橡胶材质衬里≤65℃

◆防爆标志：ExmibdⅡBT4

◆防爆证号：GYB01349

◆外磁干扰：≤400A/m

◆外壳防护：一体化型： IP65；

分离型：传感器IP68(水下5米，仅限于橡胶衬里)

转换器IP65

◆输出信号：4～20mA.DC，负载电阻0～750Ω

◆通讯输出：RS485或CAN总线

◆电气连接：M20×1.5内螺纹，φ10电缆孔

◆电源电压：90～220V.AC、24±10%V.DC

◆最大功耗：≤10VA

分体式管道电磁流量计仪表选型：

◆量程范围确认

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，zui低流速应不小于0.2m/s，zui高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4

Q:流量（㎡/h） D:管道内径 V：流速（m/h）

电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

分体式管道电磁流量计参考流量范围

口径(mm)	流量范围(m3/h)	口径(mm)	流量范围(m3/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	?228.91～22890.6
φ80	1.81～180.86	φ1000	?406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6

分体式管道电磁流量计型谱：

型号	口径
EMFM	15~2600
		代号	电极材料
		K1	316L
		K2	HB
		K3	HC
		K4	钛
		K5	钽
		K6	铂合金
		K7	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出高端有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	超高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构
