便携式超声波流量计

便携式超声波流量计工作原理：

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速。零流量时，两个传感器发射和接收声波所需的时间完全相同（可实际测量零流量的技术），液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。

　　其关系符合下面表达式：

　　其中：θ 为声束与液体流动方向的夹角 M 为声束在液体的直线传播次数

　　D 为管道内径 Tup 为声束在正方向上的传播时间

　　Tdown 为声束在逆方向上的传播时间 ΔT=Tup –Tdown

便携式超声波流量计特点：

1、线性度优于0.5%，重复性精度优于0.2%，测量精度优于1%；

2、将带磁性的超声波流量计传感器吸附在管道外壁上，即可完成流量测量；

3、选用不同型号的传感器，可实现口径DN15-DN6000管道流量的测量；

4、不同版本的流量计，可支持中文或英文菜单，方便快捷；

5、内置大容量镍氢充电电池，可支持流量计连续工作20小时以上；

6、即可实现即时屏幕打印，还可以定时打印提前设定的多达20余项的测量结果；

7、可将提前设定的多达20余项的测量结果上传致计算机或互联网。

便携式超声波流量计技术参数：

项目	性能参数
主机	220点阵式背光型液晶显示器，工作温度：-20-60℃ 打印机输出选用24列字符微型热敏打印机 44+2式轻触键盘数据接口RS-232
传感器	1、标准TS-1型适用管径：DN15-DN100mm 流体温度≤110℃ 2、标准TM-1型适用管径：DN50-DN1000mm 流体温度≤110℃ 3、标准TL-1型适用管径：DN300-DN6000mm 流体温度≤110℃ 4、高温小型HTS-1型适用管径：DN15-DN100mm 流体温度≤160℃ 5、高温中型HTM-1型适用管径：DN50-DN1000mm 流体温度≤160℃
测量介质	水，海水，工业污水，酸碱液，各种油类等能传到声波的液体
流量范围	0-±30m/s
测量精度	优于±1%
工作电源	镍氢电池可持续工作20小时以上或220VAC，允差±15%
功耗	2W
充电	采用只能充电方式，直接接入AC220V，充足后自动停止，显示绿灯
重量	净重2.0（主机）

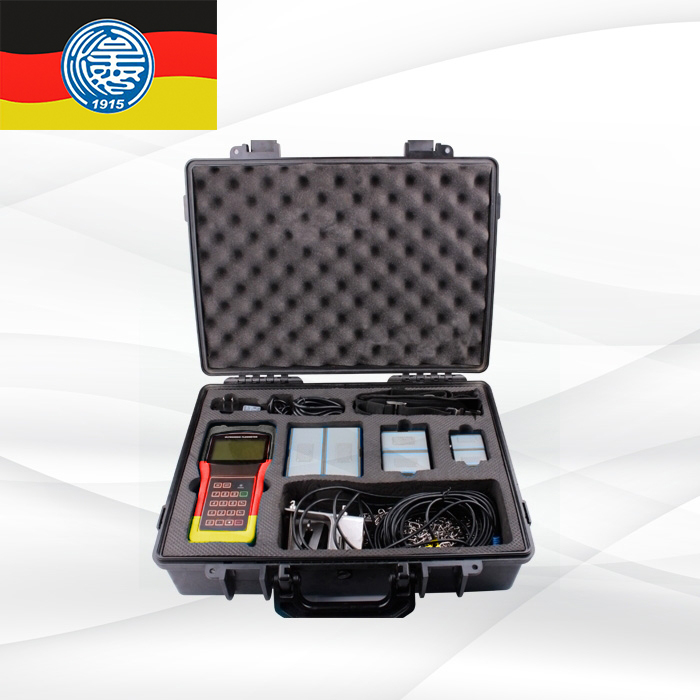

备注	配备高强度防护箱，可在野外，井下等恶劣环境中适用
